ViEye线激光立体相机应用示例(二):钢筋计数

来源:Vizum时间:2019-03-05

作为伟景智能立体智能视觉技术的一项重大创新成果,ViEye线激光立体相机自研发成功后便不断在各大行业实现应用落地,此前,我们已发布ViEye线激光立体相机在物流领域的应用(ViEye线激光立体相机实际应用示例(一):立体面轮廓测量),现在,我们又拓展了其在钢铁行业的应用,比如钢筋计数、钢管计数等,今天,将为各位介绍在钢筋生产、打捆、运输、存储、出入库、建筑工地使用等各个环节都发挥重要作用的钢筋计数应用案例。

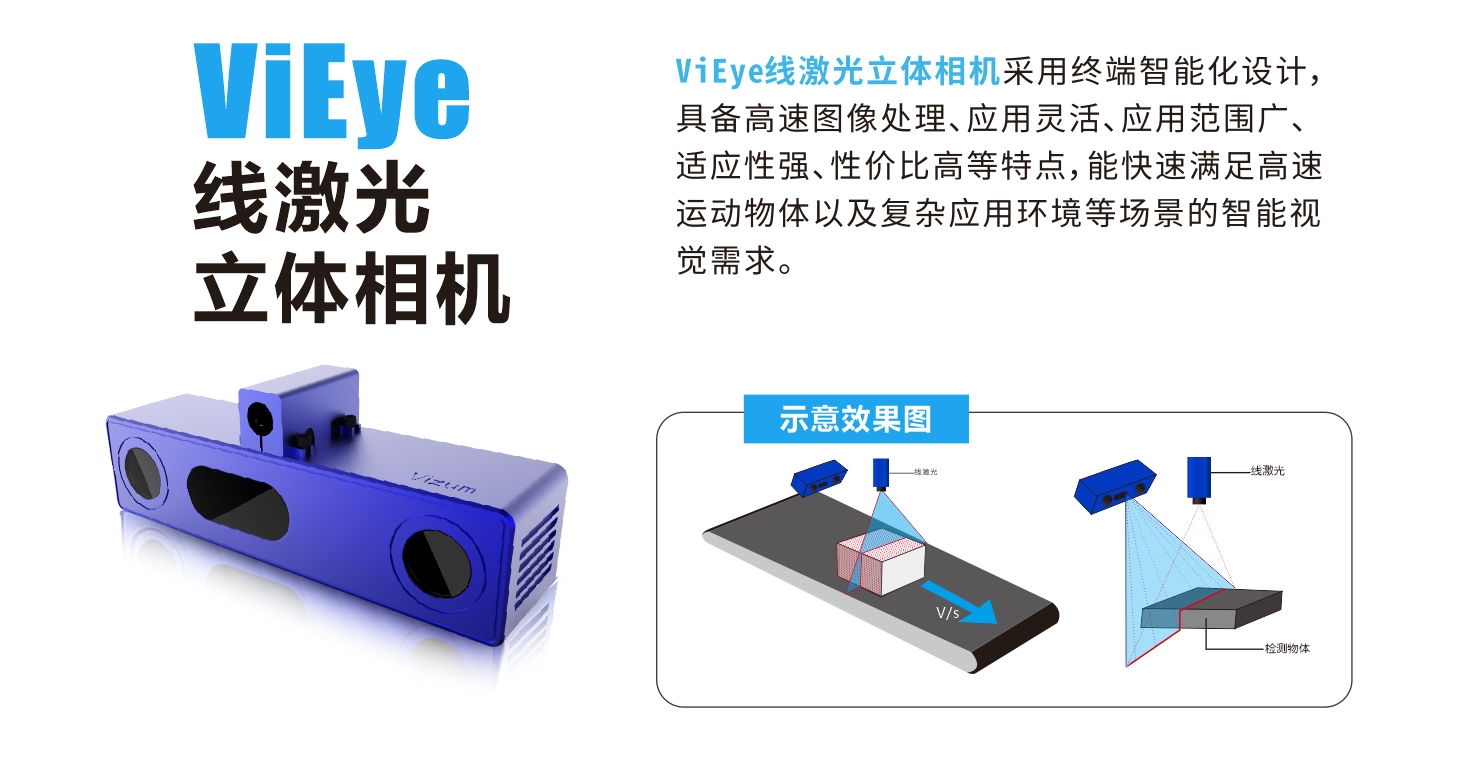

ViEye线激光立体相机介绍


钢筋是民用及工业建筑中不可缺少的钢铁材料,在多个行业中有着重要作用。从钢材到可使用的钢筋,期间需经历生产、运输、销售等环节,无论是入库还是出售,为了减少可能的经济风险和纠纷,每个环节都必须精确计算钢筋根数。

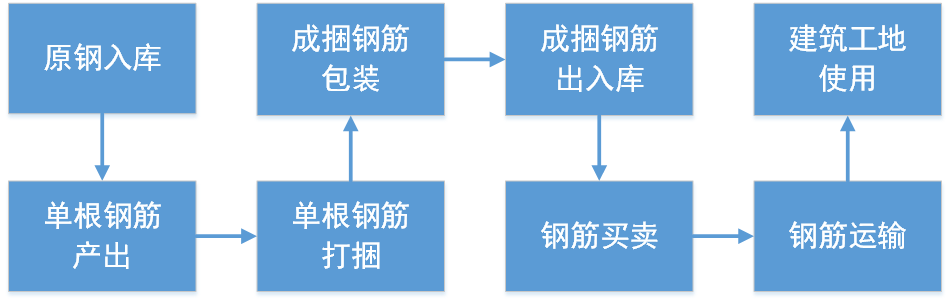

需要钢筋计数的环节


钢筋根数的计算通常采用人工多次、用不同颜色的彩笔标记区分已计数和未计数钢筋的方法来完成,过程繁琐,不仅效率低、劳动强度高,而且易出现误检、漏检,计数误差大。



常用的人工钢筋计数方法


除了人工钢筋计数外,市场上还有基于图像处理技术的钢筋计数方法。然而,由于钢筋存放环境复杂,在储存运输过程中常会出现腐蚀、生锈等问题,易造成钢筋截面图像失真,所以,采用传统基于原始图像处理方式进行钢筋计数准确率也只能达到90%。

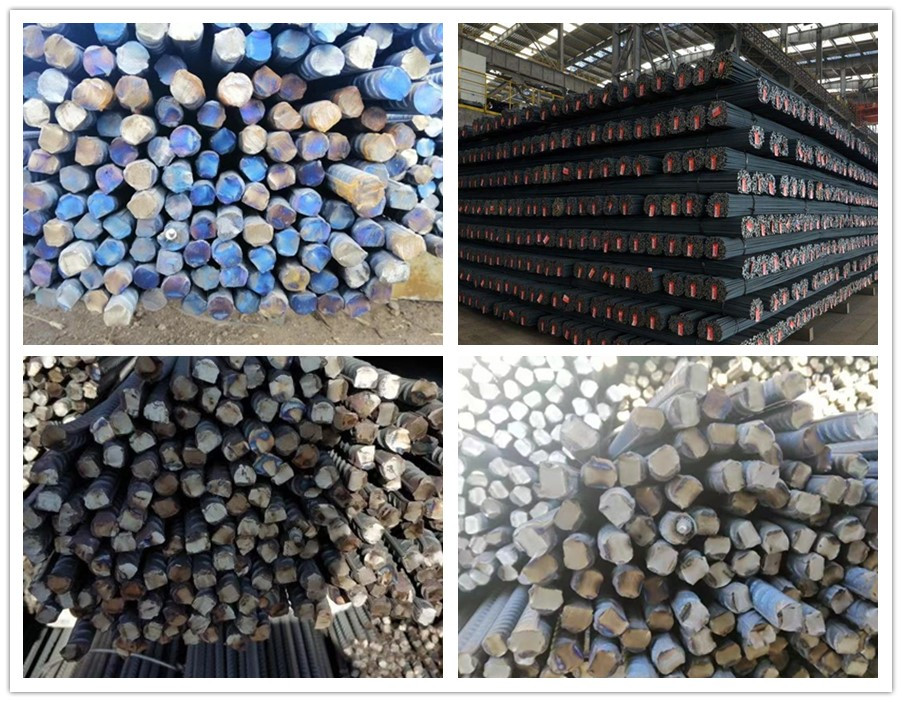

成捆堆积、截面复杂的钢筋


据统计,我国钢筋年产量现已超过2亿吨,钢筋的准确计量对钢铁企业、钢筋销售商、钢筋购买方的产量及利润计算有着重要意义,市场上迫切需要一款快速、精度高、易操作、适用性强的钢筋计数产品。基于此,伟景智能拓展了ViEye线激光立体相机在钢铁行业的应用——“钢筋计数”,克服了现有算法由于钢筋截面形状不规则、颜色不一、拍摄距离不可控等导致的无法识别复杂钢筋图像的一系列技术难题,在实际操作过程中性能稳定,大幅提高了钢筋计数效率和准确率。根据多次测试,计数准确率可达到99.9%。


目前我们已和多家大型钢厂合作,在“机器换人”的发展潮流中帮助企业实现高效的自动化生产运营,最大限度减少人工成本。以下为现场“钢筋计数”应用视频:


ViEye线激光立体相机应用示例(二):钢筋计数


此“钢筋计数”基于伟景智能独创的“Natural Learning”智能体系研发,由ViEye线激光立体相机、视觉控制器及软件算法等组成,采用智能终端硬件模块化设计,无需占用第三方运算资源,可直接输出数据结果,实现对零散平铺及成捆钢筋实时计数,具备快速、准确、易操作、适应性强等特性。

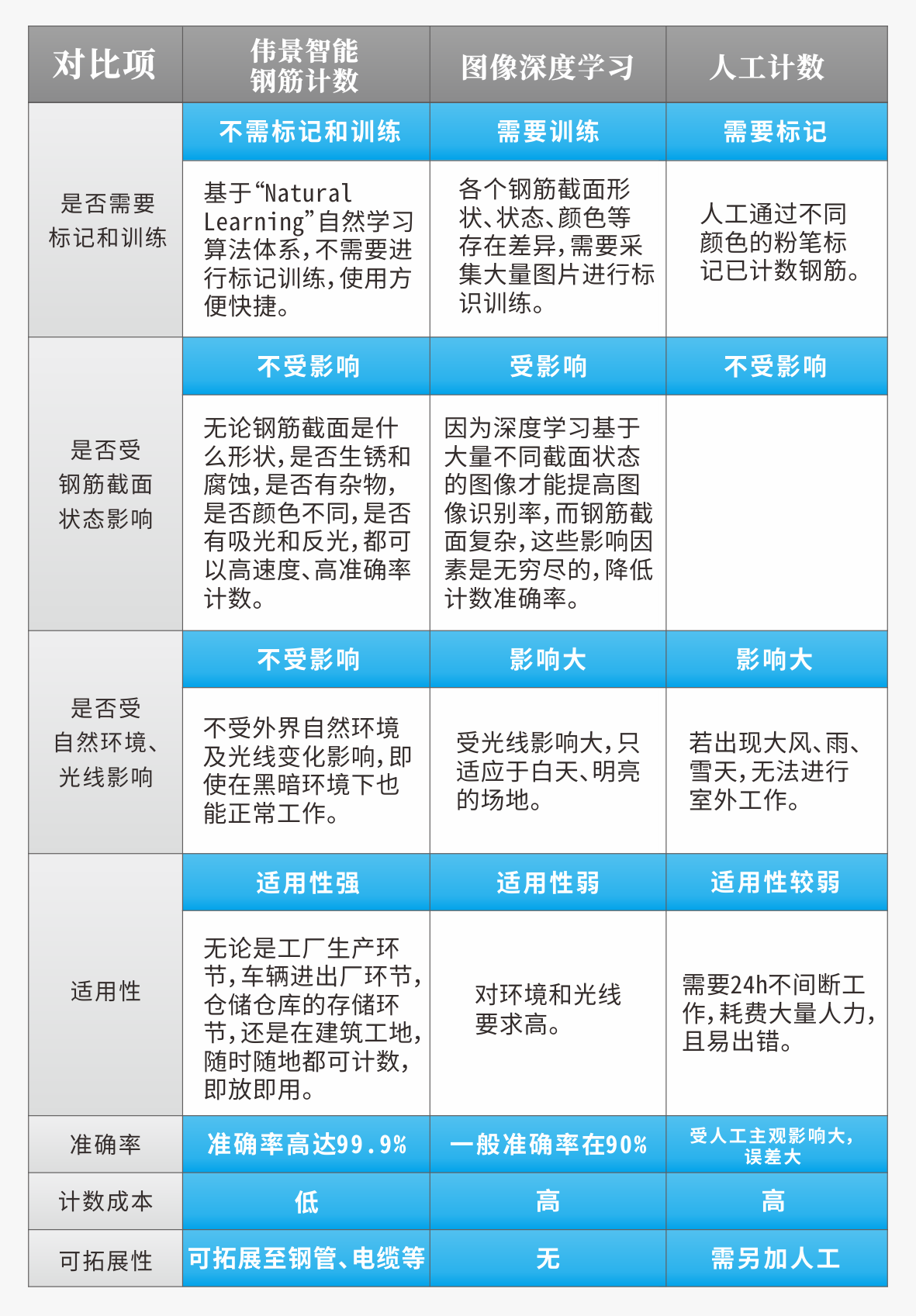

相较于目前常用的钢筋计数方式,伟景智能独创的“钢筋计数”具有独特优势:




在实际的应用中,还可根据应用场景需求任意调节相机位置,工作范围在30mm-1000mm。


此外,该应用支持钢筋零散及捆扎摆放等计数应用场景,可满足1m/s运动速度的视觉检测要求;图像处理速度可达1000帧/s,扫描后1s内完成计数,无需停顿,计数效率高;安装简单快速,2h内即可安装完成,投入使用。

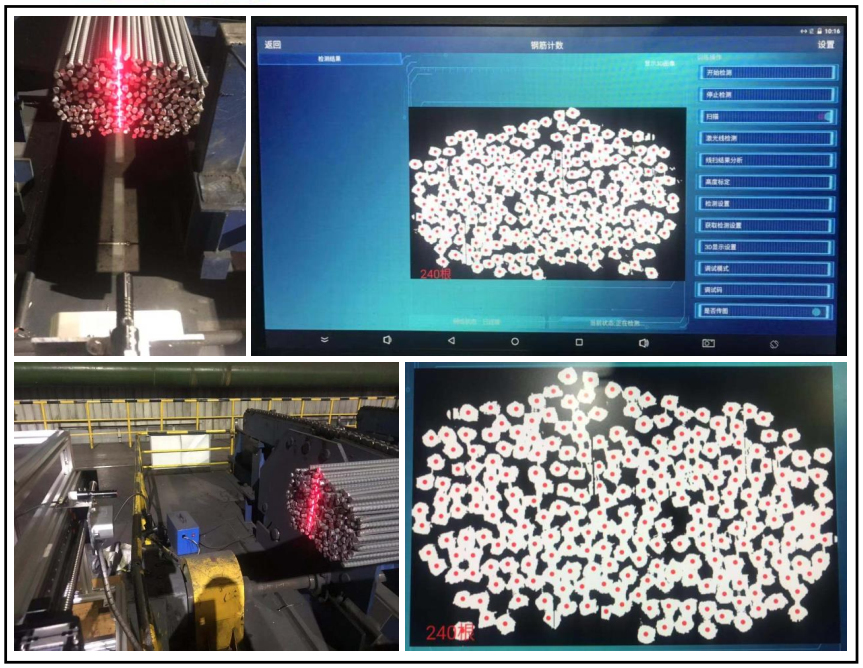

现场应用图片



市场效益

1.可代替人工进行计数,节约人工成本,提高工厂智能化管理水平。

2.可大大提高钢筋计数效率,100根钢筋人工数需要5分钟,使用伟景智能“钢筋计数”后5s就可生成数据结果,效率提高50倍以上。

3.可将计数准确率提高到99.9%以上,大大减少钢筋计数出现误差的几率,避免造成经济损失。

4.使用便捷,不用携带其他辅助工具,适用于极大多数场合,可随时随地进行钢筋计数。
