大物件全方位三维建模仪

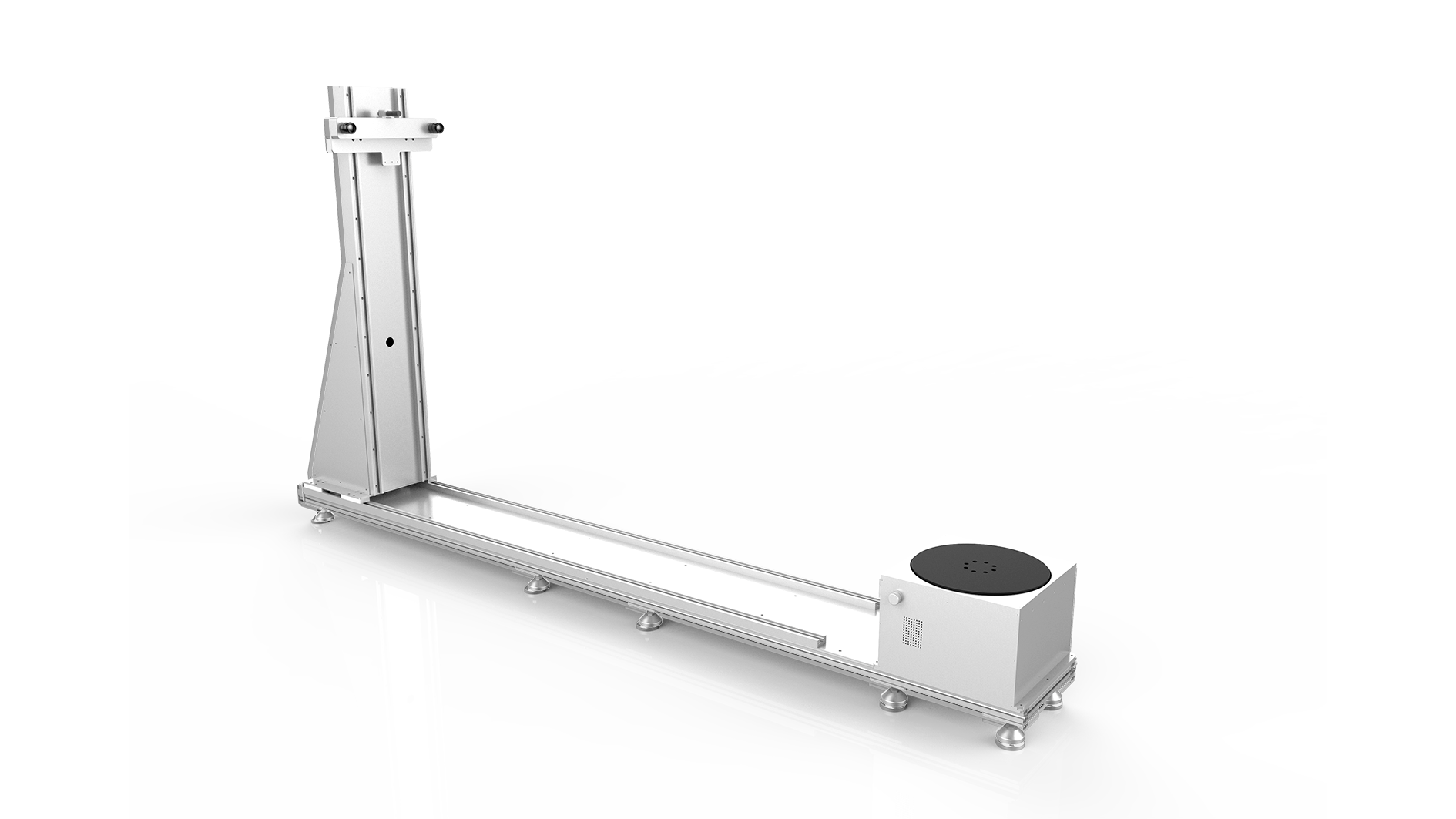

大物件全方位三维建模系统采用伟景智能自主研发的软硬件体系,产品采用一体化设计,支持最大物体高度为2米,工作距离可调,精度为0.05mm~1mm。产品搭载高精度运动转盘,具备转盘速度调节、急停、自动模式等多种控制功能,大物件摆放在运动转盘上360°旋转扫描后,无需数据融合时间,即可进行全方位高精度三维点云模型重构与输出,输出数据可支持与3D打印机连接并打印输出实体模型,,整套产品结构紧凑,易调节、集成化强,安装软件后用户只需开机一键式即可工作。

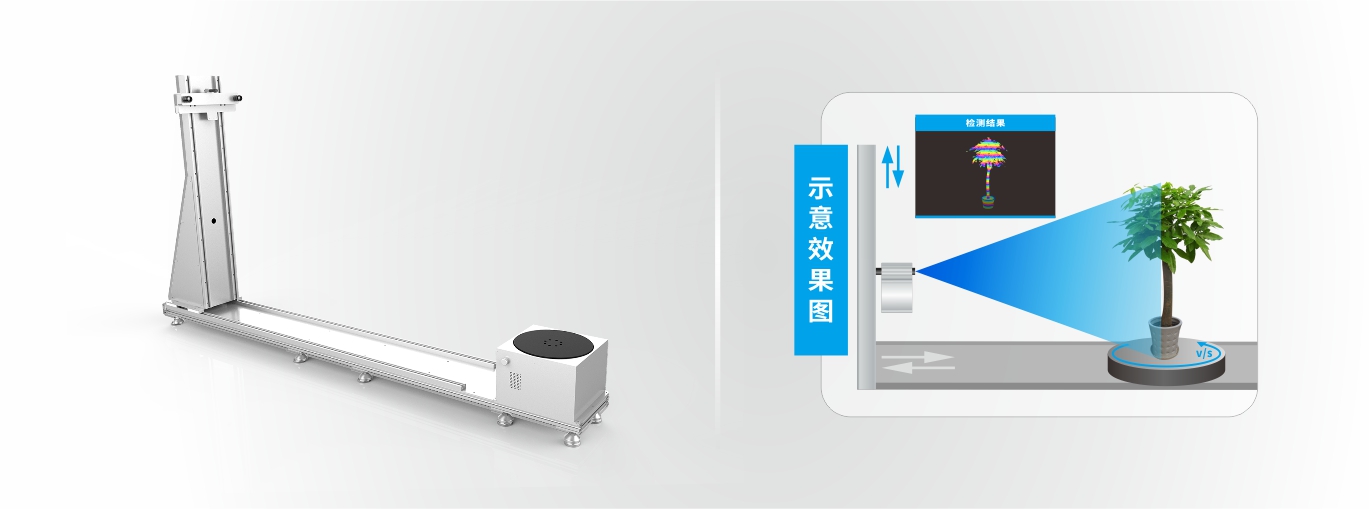

产品特点
终端智能:采用线激光双目立体相机扫描,在相机端嵌入处理芯片,可直接输出点云数据信息;
大物件自动化扫描:物件放置在运动转盘上后,一键启动即可输出物体全方位高精度三维点云模型;
大景深、大视野:可满足1.5米距离高精度扫描,可支持2米的物体高度,更大物体扫描只需更换大视野镜头即可满足需求;
实时点云数据融合:无需融合时间,物体360°扫描完毕后,立体模型实时生成。
环境适应性强:可有效抑制光线及阴影干扰,在室内外、昏暗环境下也能正常使用;
产品一体化设计:产品出厂已直接标定完成,安装后可直接进行使用,无需大量调参;
物件种类适应性强:可扫描不同颜色、不同形状、不同摆放姿态等物件;
多种数据格式输出:可支持与3D打印机连接并打印输出实体模型。

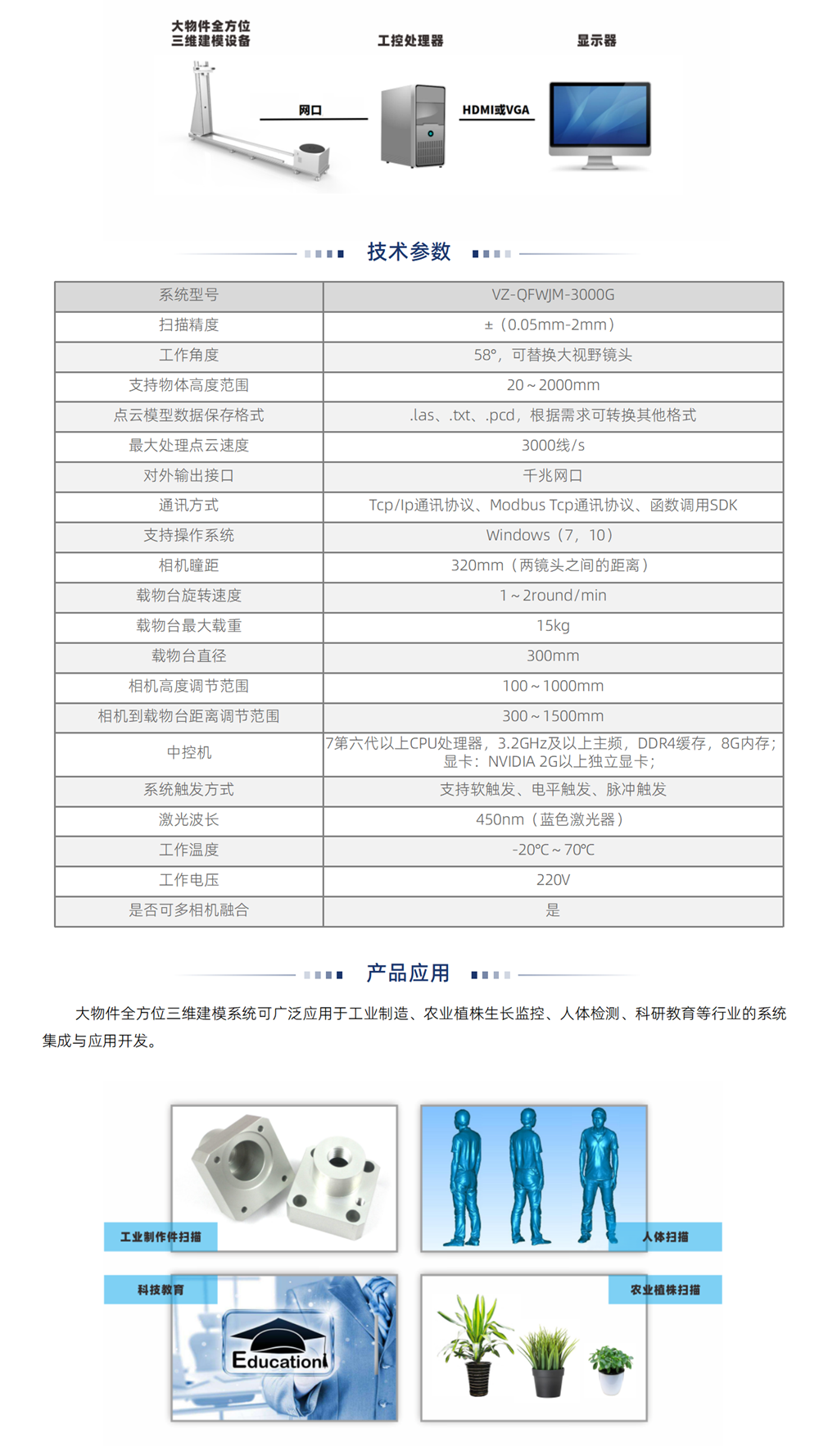

参数列表
系统型号 | VZ-JGY-QFWJM1300 |
相机视场角(D/H/V) | 61° |
扫描高度范围 | 20~2000mm |
点云模型数据保存格式 | las、.txt、.pcd |
扫描精度 | ±(0.05mm -2mm) |
扫描点云速度 | >500帧/s |
支持操作系统 | Windows(7,10) |
对外输出接口 | 千兆网口 |
相机瞳距 | 320mm(两镜头之间的距离) |
载物台旋转速度 | 1~2round/min |
载物台最大载重 | 15kg |
载物台直径 | 300mm |
相机高度调节范围 | 100~1000mm |
相机到载物台距离调节范围 | 300~1500mm |
处理器要求性能 | I7第六代以上CPU处理器,3.2GHz及以上主频,DDR4缓存,8G内存; 显卡:NVIDIA 2G以上独立显卡; |
系统触发方式 | 支持软触发、电平触发、脉冲触发 |
激光波长 | 450nm(蓝色激光器) |
工作温度 | -20℃~70℃ |
工作电压 | 220V |
Demo软件功能 | 相机参数设置;点云图预览;点云数据保存 |
系统通讯图

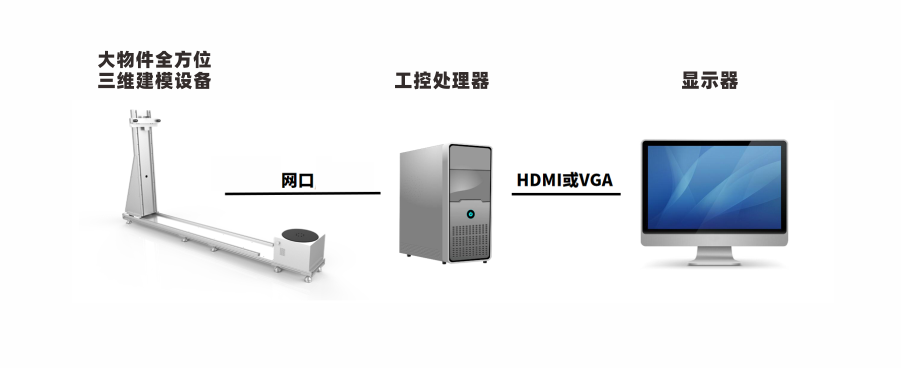

当外部或手动触发工作后,通过全方位三维建模设备对自旋转的物体进行扫描,生成深度数据通过千兆网口传输给中控处理器,三维融合建模软件已SDK的形式直接嵌入在工控处理器上(工控处理器用户自带),工控处理器接收到相机传输的深度数据后,可进行实时的物体全方位点云数据融合,并且通过显示接口可在显示器端进行数据结果显示,通过SDK调用函数进行数据结果对接。
产品应用
大物件全方位三维建模系统可广泛应用于工业制造、农业植株生长监控、人体扫描、科研教育等行业的系统集成与应用开发。
