高线挂标定位系统

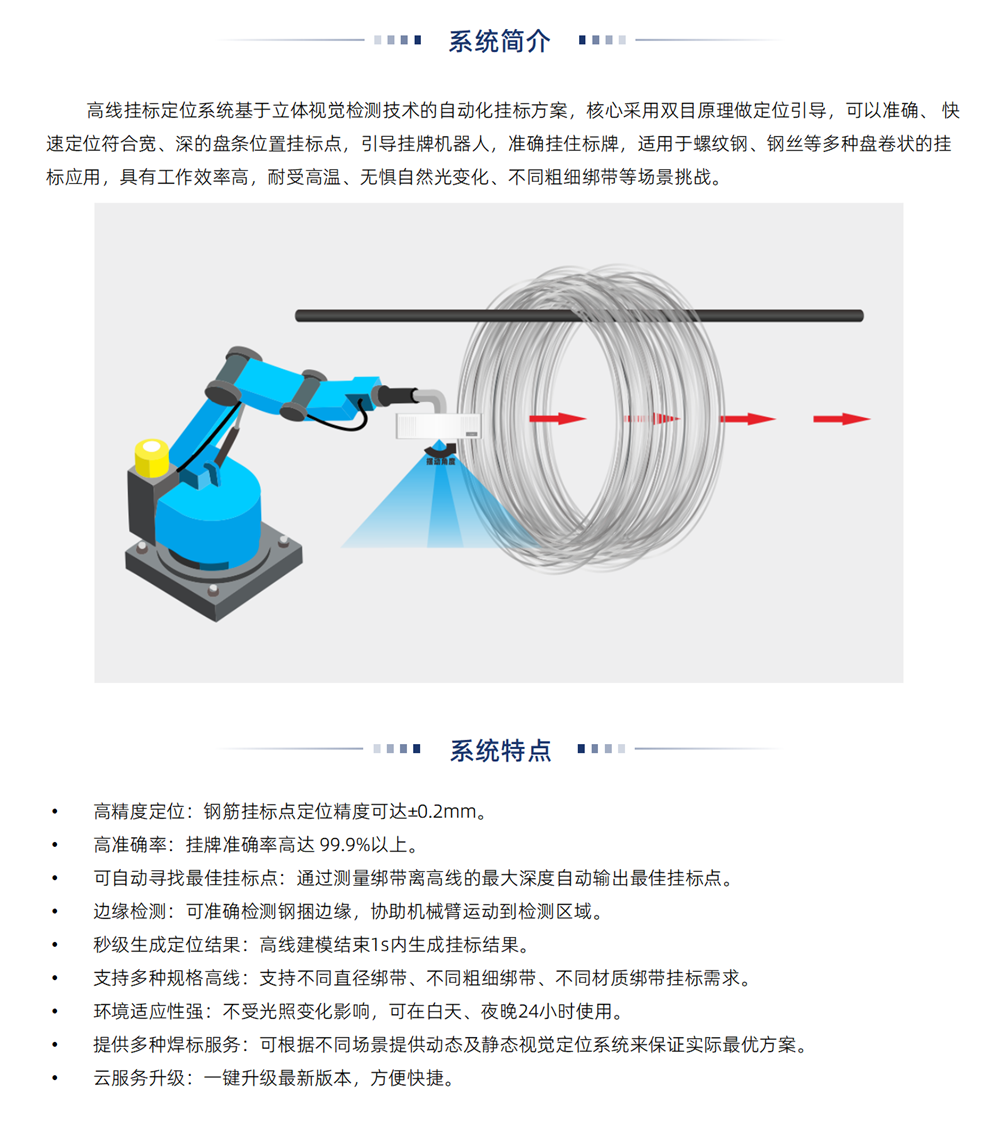

系统介绍

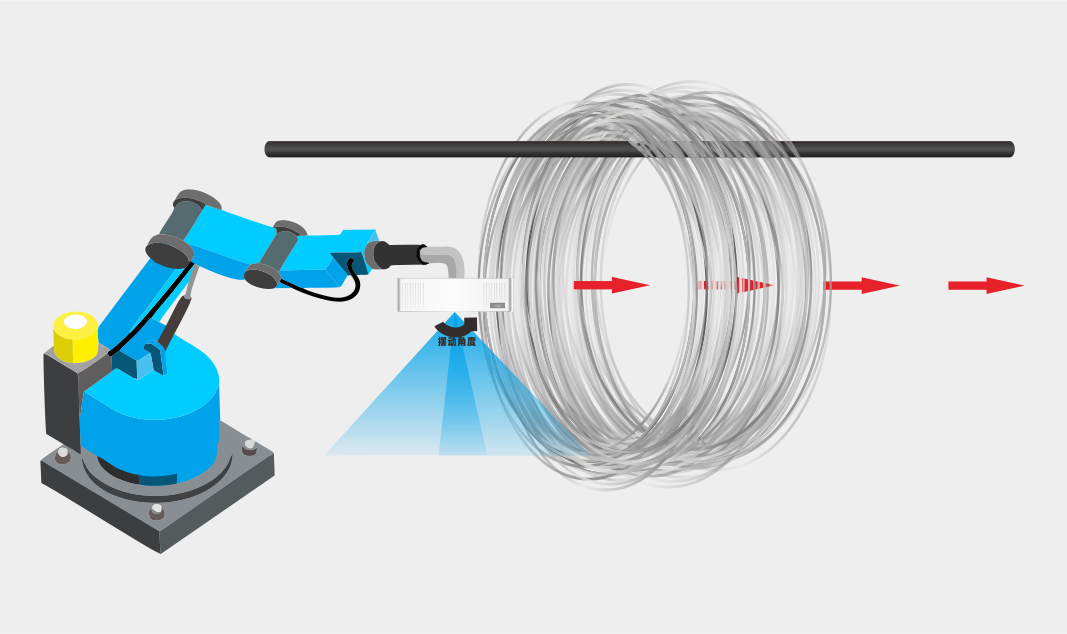

高线挂标定位系统基于立体视觉检测技术的自动化挂标方案,核心采用双目原理做定位引导,可以准确、 快速定位符合宽、深的盘条位置挂标点,引导挂牌机器人,准确挂住标牌,适用于螺纹钢、钢丝等多种盘卷状的挂标应用,具有工作效率高,耐受高温、无惧自然光变化、不同粗细绑带等场景挑战。





系统特点

· 高精度定位:钢筋挂标点定位精度可达±0.2mm;

· 高准确率:挂牌准确率高达 99.9%以上;

· 可自动寻找最佳挂标点:通过测量绑带离高线的最大深度自动输出最佳挂标点;

· 边缘检测:可准确检测钢捆边缘,协助机械臂运动到检测区域;

· 秒级生成定位结果:高线建模结束1s内生成挂标结果;

· 支持多种规格高线:支持不同直径绑带、不同粗细绑带、不同材质绑带挂标需求;

· 环境适应性强:不受光照变化影响,可在白天、夜晚24小时使用;

· 提供多种焊标服务:可根据不同场景提供动态及静态视觉定位系统来保证实际最优方案;

· 云服务升级:一键升级最新版本,方便快捷。

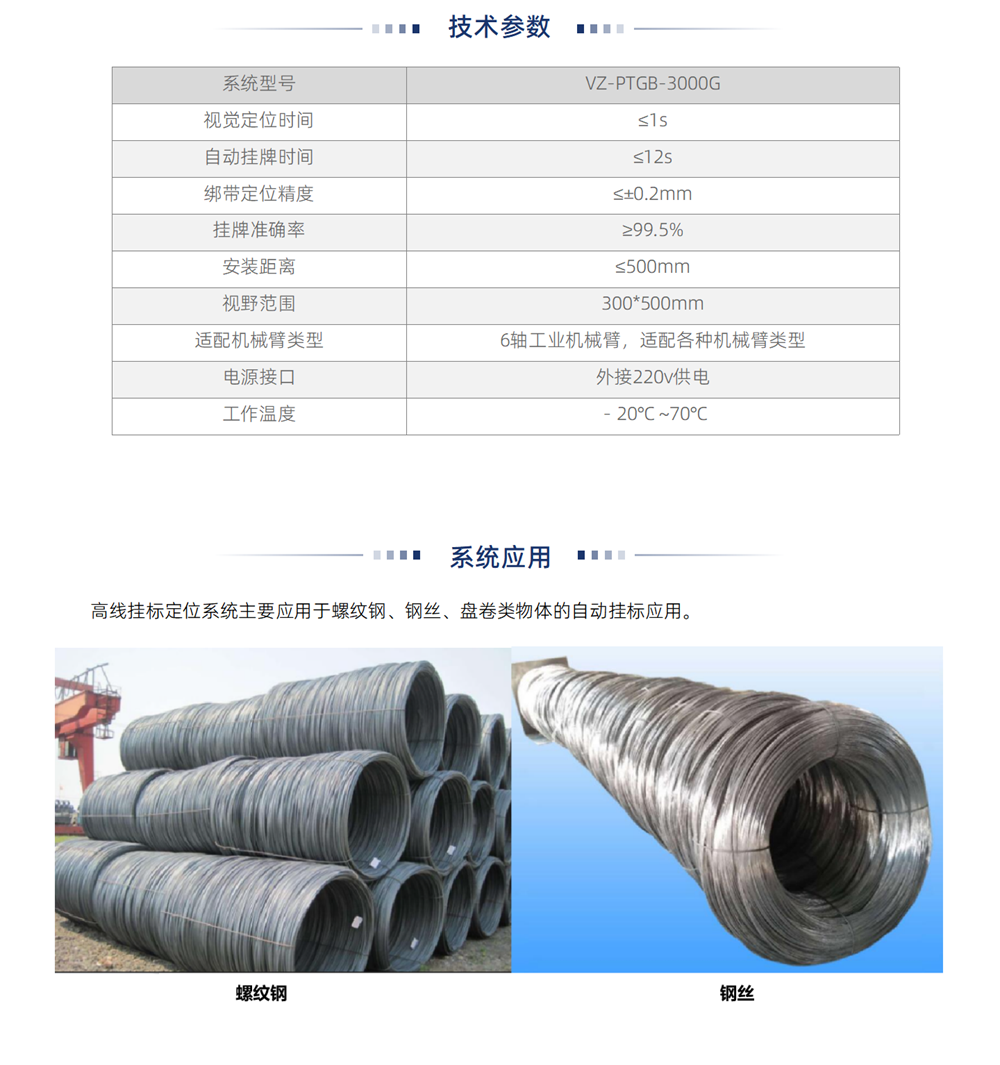

技术参数


高线挂标定位系统

系统型号

VZ-PTGB-3000G

视觉定位时间

≤1s

自动挂牌时间

≤12s

绑带定位精度

≤±0.2mm

挂牌准确率

≥99.5%

安装距离

≤500mm

视野范围

300*500mm

适配机械臂类型

6轴工业机械臂,适配各种机械臂类型

电源接口

外接220v供电

工作温度

-20°C -70°C



系统应用

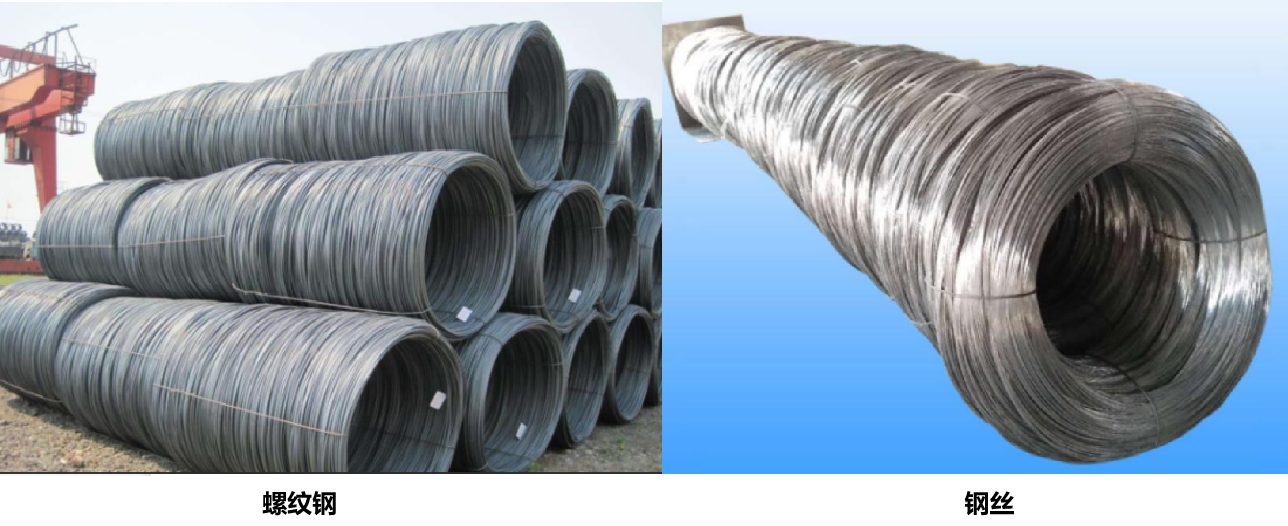

高线挂标定位系统主要应用于螺纹钢、钢丝、盘卷类物体的自动挂标应用。
