棒材计数系统

棒材计数系统

产品介绍

棒材计数系统基于伟景智能独有自主知识产权的智能立体视觉,可对棒材的生产、打捆、运输、存储、出入库、使用、复检的各个环节进行快速、精准智能化的计数应用。该系统采用线激光双目立体相机扫描棒材截面方式,通过立体数据来进行分割计数,并具备多种产品方案来满足各种不同应用场景需求,包括:静态激光线摆动型棒材计数系统、动态滑轨引动型棒材计数系统、动态机械臂引动型棒材计数系统。



产品方案

产品一:静态激光线摆动型棒材计数系统(VZ -JSBD系列)

静态激光线摆动型棒材计数系统采用分体式设计,硬件主要由线激光立体相机和中控处理器组成,线激光立体相机通过嵌入在内部的电机带动激光器往返摇摆的方式对棒材截面进行扫描,静止固定安装即可完成深度信息获取操作,在处理器端快速生成及输出钢筋计数结果,具备小型化、灵活性、性价比高等特性。




型号VZ –JSBD200
扫描加计数时间<3s
计数准确率>99.9%
扫描距离<1000mm
扫描高度<1100mm
扫描长度<800mm
尺寸

相机尺寸:179*33.5*43.5mm

处理器尺寸:162*101*26mm
电源接口外接220v供电
温度工作温度:-10°C -50°C;存储温度:-20°C -70°C
扫描方式电机带动激光器往返摇摆方式
产品亮点

1、效率高,扫描及处理时间大大缩短。

2、灵活性好,安装简便,可快速实施。

3、性价比高,只需一套立体相机及中控处理器即可满足应用需求。


系统通讯图

当外部或手动触发工作后,通过激光器的摆动扫描棒材截面,线激光立体相机得到的数据通过网口传输给中控处理器,中控处理器接收到相机传输的深度数据后,进行快速的棒材计数统计,并且通过显示接口可在显示器端进行数据结果显示,通过网口可与第三方系统进行数据传输及系统集成。



系统通讯图


产品二:动态滑轨引动型棒材计数系统(VZ -JSHG系列)

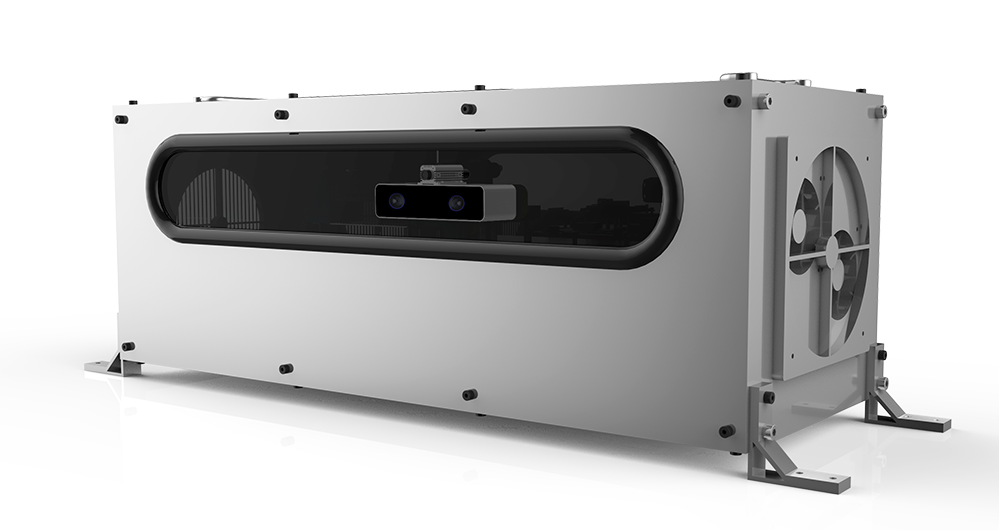

动态滑轨引动型棒材计数系统采用一体化设计,内部集成线激光立体相机、工控处理器、运动滑轨、显示器、散热模块、电源管理器等,可快速布局实施,无需集成其它设备,可直接输出棒材计数的结果。人员操作简便,具备傻瓜式操作特性。并可移动到不同场景下进行计数操作。





型号VZ -JSHG200
扫描时间<5s
处理时间<2s
计数准确率>99.9%
安装距离<1000mm
扫描高度<1100mm
扫描长度500mm,可通过替换滑轨长度来增加扫描长度
尺寸850*350*270mm
电源接口外接220v供电
温度工作温度:-10°C -50°C;存储温度:-20°C -70°C
扫描方式滑轨引动扫描
设备亮点

1、一体化设计,即放即用,用户可一键开始工作。

2、可移动到不同场景下进行计数操作,观看计数结果。


系统通讯图

当外部或手动触发工作后,棒材计数一体化设备可直接对扫描的棒材进行数量统计,并可通过网口通讯方式与第三方系统进行数据传输对接。


系统通讯图


产品三:动态机械引动型棒材计数系统(VZ -JSJXB系列)

动态机械引动型棒材计数系统采用分体式设计,硬件主要由线激光立体相机和中控处理器组成,直接在处理器端生成及输出钢筋计数结果,线激光立体相机安装在机械上或其他运动机构上,需借助机械运动装置带动扫描,减少了大量设备集成开发费用,具备小型化、性价比高等特性。



型号VZ –JSJXB200
支持运动设备扫描速度<0.2m/s
处理时间<2s
计数准确率>99.9%
扫描距离<1m
扫描高度<1.1m
扫描长度根据机械扫描长度决定
尺寸

相机尺寸:179*33.5*43.5mm

处理器尺寸:162*101*26mm
电源接口外接220v供电
温度工作温度:-10°C -50°C;存储温度:-20°C -70°C
扫描方式机械臂引动扫描,扫描距离跟机械臂确定
设备亮点

1、可直接安装在运动机械上,安装简便,可快速实施。

2、性价比高,只需一套立体相机及中控处理器即可满足应用需求。



系统通讯图

当外部或手动触发工作后,线激光立体相机扫描得到的数据通过网口接口传输给中控处理器,中控处理器接收到相机传输的深度数据后,进行快速的棒材计数统计,并且通过显示接口可在显示器端进行数据结果显示,通过网口可与第三方系统进行数据传输及系统集成。



系统通讯图


产品特点



棒材计数种类

棒材计数系统可对多种棒材类物体进行高精确率计数,对于不同种类棒材只需调用不同应用系统即可,无需大规模改造及替换设备



棒材计数场景

棒材计数场景包括零散场景、堆叠棒材场景、捆扎棒材场景。



产品应用

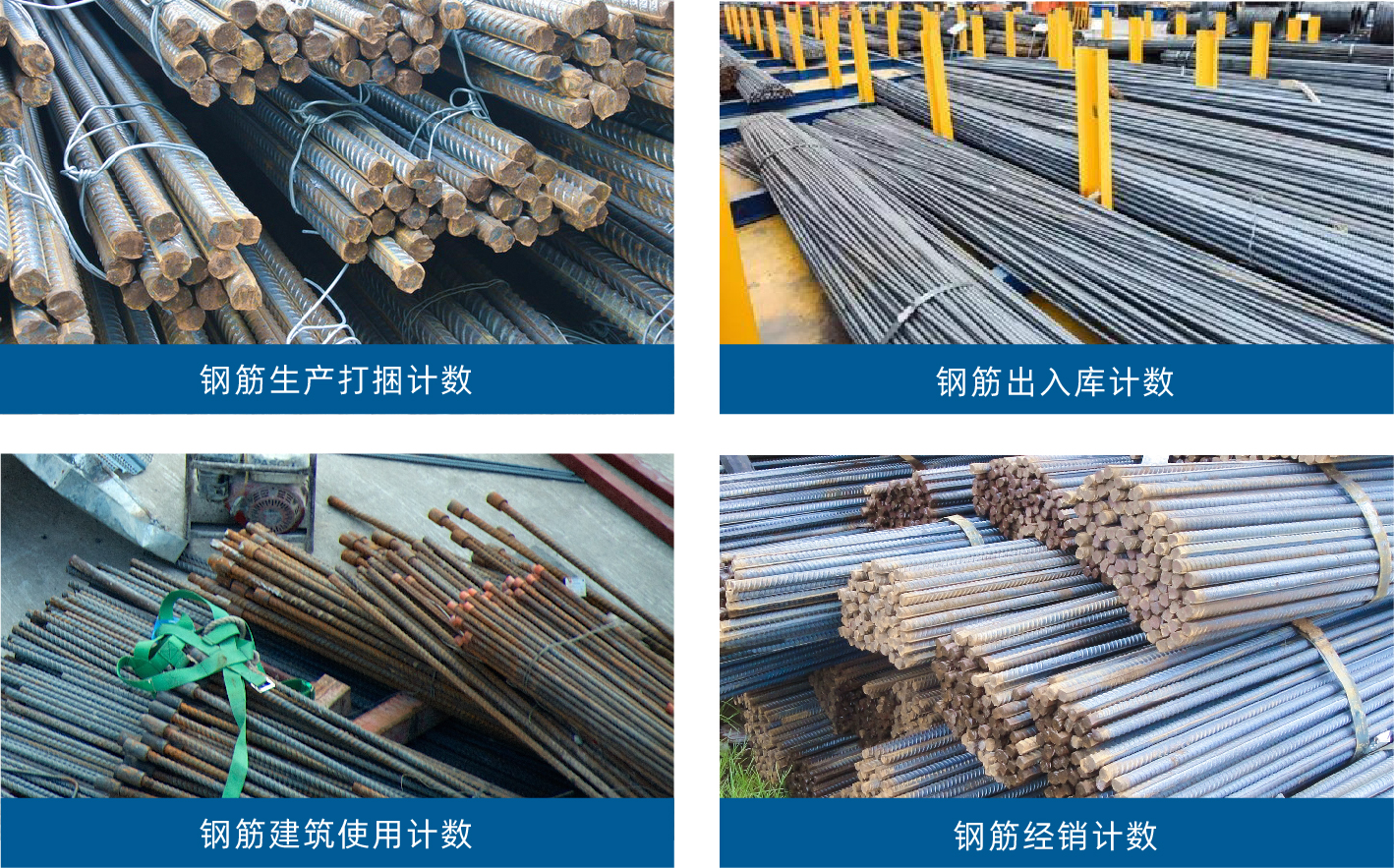

钢筋计数系统可对不同行业棒材类的材料进行精准计数,可广泛应用于棒材的生产、出入库、使用、经销等各流程。


市场价值

与现有行业大部分利用人工低效率、低准确率的计数及测量方式相比,此系统大大提高了智能化及信息化程度、解放人员劳动力以及提高了劳动效率,并形成、加快了各行业智能化互联网的进程。



人工计数

钢筋计数系统

  计数耗时(200根/捆)

10-20min

5s以内(扫描加计数)

人工成本

1-2人

无需人工

工作时间

8小时

24小时

稳定性

受情绪、劳累影响

全天精准工作

成本支出特点

逐年提升

无附加费用

数据管理

  无法进行数据管理

  可形成智能化出入库管理
