石膏板表面缺陷检测系统

石膏板是以建筑石膏为主要原料制成的一种材料。重量轻、强度较高、厚度较薄、加工方便以及隔音绝热和防火等性能较好的建筑材料,是当前着重发展的新型轻质板材之一。在生产过程中,由于设备,工艺,原料等各种因素影响,经常会导致石膏板出现各种缺陷问题,例如石膏板尺寸不均,表面破损、表面孔洞、、气泡、宽度不均匀,平整度不平,立边不垂直等,这些缺陷严重影响了产品质量和企业声誉,并大量浪费了人工资源进行检测,成本大、效率低。

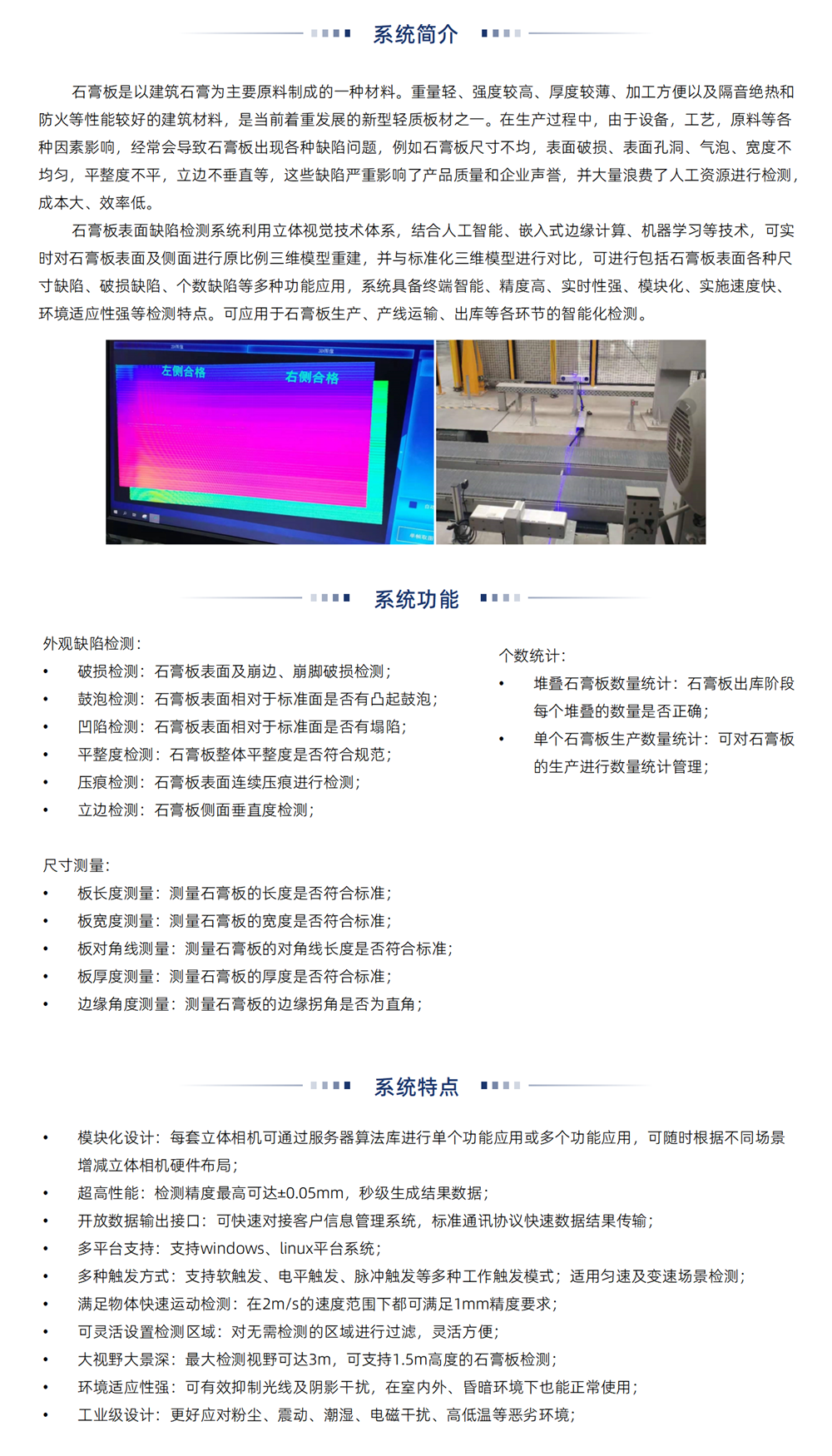

系统介绍

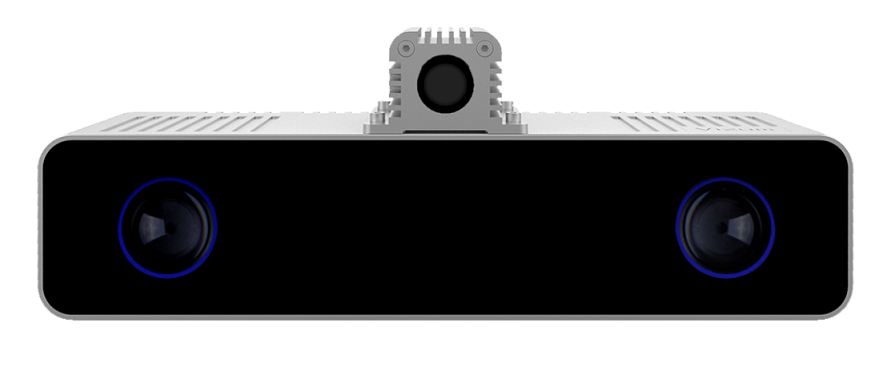

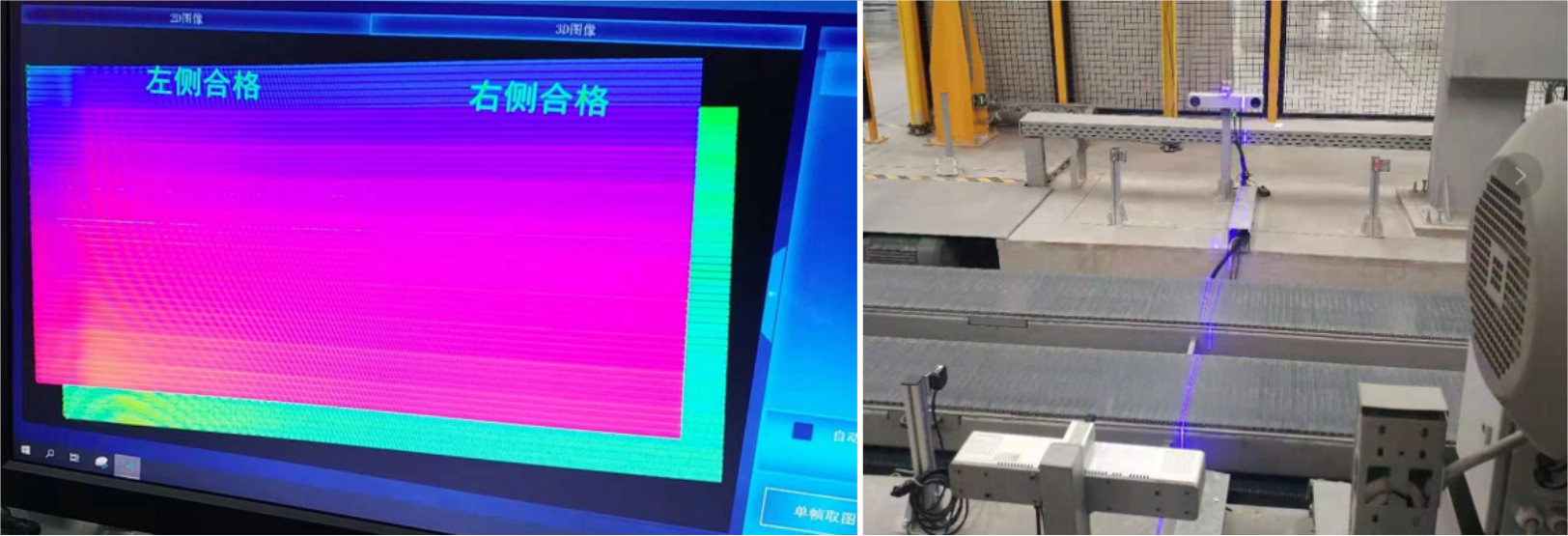

石膏板表面缺陷检测系统利用立体视觉技术体系,结合人工智能、嵌入式边缘计算、机器学习等技术,可实时对石膏板表面及侧面进行原比例三维模型重建,并与标准化三维模型进行对比,可进行包括石膏板表面各种尺寸缺陷、破损缺陷、个数缺陷等多种功能应用,系统具备终端智能、精度高、实时性强、模块化、实施速度快、环境适应性强等检测特点。可应用于石膏板生产、产线运输、出库等各环节的智能化检测。


功能应用

 外观缺陷检测:

1. 破损检测:石膏板表面及崩边、崩脚破损检测;

2. 鼓泡检测:石膏板表面相对于标准面是否有凸起鼓泡;

3. 凹陷检测:石膏板表面相对于标准面是否有塌陷;

4. 平整度检测:石膏板整体平整度是否符合规范;

5. 压痕检测:石膏板表面连续压痕进行检测;

6. 立边检测:石膏板侧面垂直度检测;



尺寸测量:

1.板长度测量:测量石膏板的长度是否符合标准;

2.板宽度测量:测量石膏板的宽度是否符合标准;

3.板对角线测量:测量石膏板的对角线长度是否符合标准;

4.板厚度测量:测量石膏板的厚度是否符合标准;

5.边缘角度测量:测量石膏板的边缘拐角是否为直角;



个数统计:

1. 堆叠石膏板数量统计:石膏板出库阶段每个堆叠的数量是否正确;

2. 单个石膏板生产数量统计:可对石膏板的生产进行数量统计管理;




系统特点:

1.模块化设计:每套立体相机可通过服务器算法库进行单个功能应用或多个功能应用,可随时根据不同场景增减立体相机硬件布局;

2.超高性能:检测精度最高可达±0.5mm,秒级生成结果数据;

3.开放数据输出接口:可快速对接客户信息管理系统,标准通讯协议快速数据结果传输;

4.多平台支:支持windows、linux平台系统;

5.多种触发方式:支持软触发、电平触发、脉冲触发等多种工作触发模式;适用匀速及变速场景检测;

6.满足物体快速运动检测:在2m/s的速度范围下都可满足1mm精度要求;

7.可灵活设置检测区域:对无需检测的区域进行过滤,灵活方便;

8.大视野大景深:最大检测视野可达3m,可支持1.5m高度的石膏板检测;

9.环境适应性强:可有效抑制光线及阴影干扰,在室内外、昏暗环境下也能正常使用;

10.工业级设计:更好应对粉尘、震动、潮湿、电磁干扰、高低温等恶劣环境;

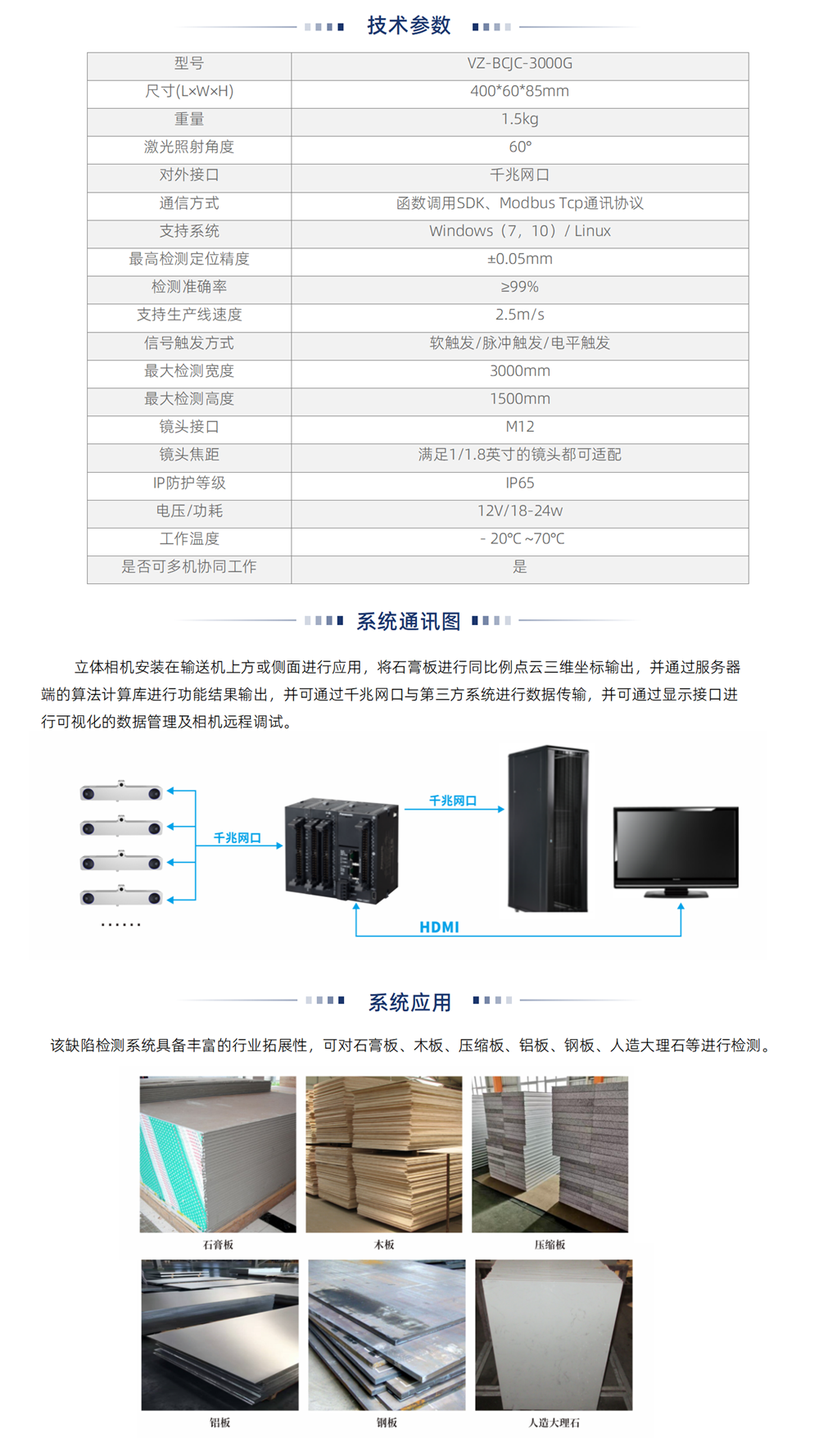

技术参数


参数石膏板缺陷检测系统
型号
VZ-BCJC-3000G
尺寸(L×W×H)400*60*85mm
重量1.5 kg
激光照射角度60°
对外接口千兆网口
通信方式函数调用SDK、Modbus Tcp通讯协议
支持系统Windows(7,10)/ Linux
检测定位精度±0.5mm-±1mm
检测准确率≥99%
支持生产线速度2.5m/s
信号触发方式软触发/脉冲触发/电平触发
最大检测宽度3000mm
最大检测高度1500mm
镜头接口M12
镜头焦距满足1/1.8英寸的镜头都可适配
IP防护等级IP65
电压/功耗12V/18-24w
工作温度-20°C -70°C
是否可多机协同工作

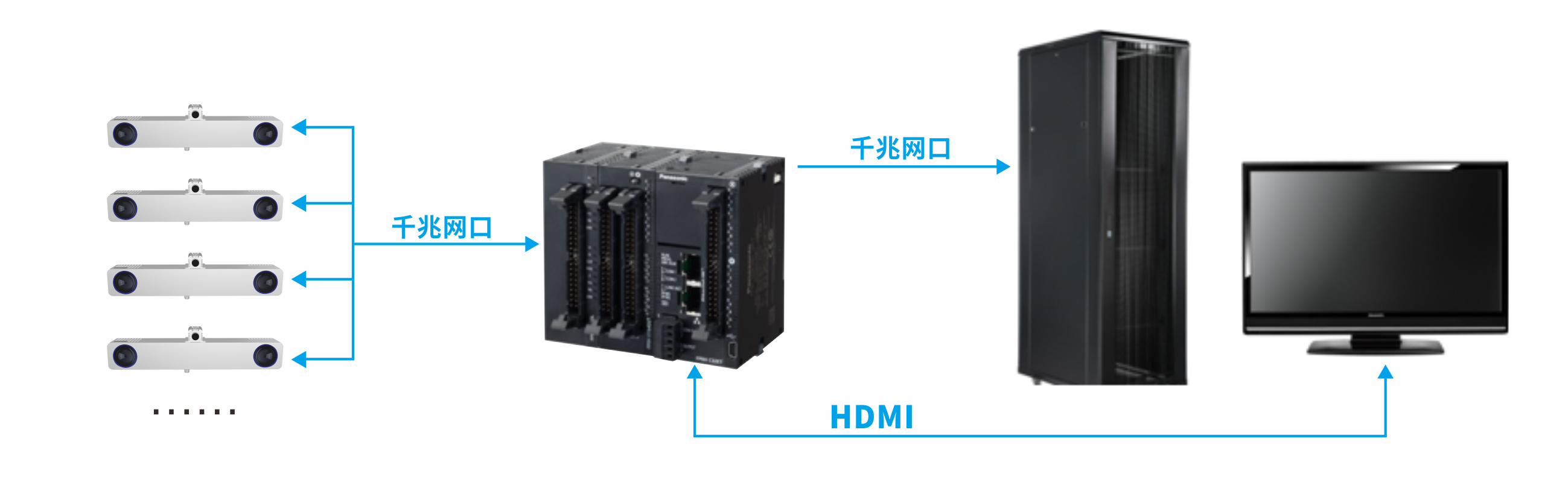

硬件通讯图



立体相机安装在输送机上方或侧面进行应用,将石膏板进行同比例点云三维坐标输出,并通过服务器端的算法计算库进行功能结果输出,并可通过千兆网口与第三方系统进行数据传输,并可通过显示接口进行可视化的数据管理及相机远程调试。



行业应用

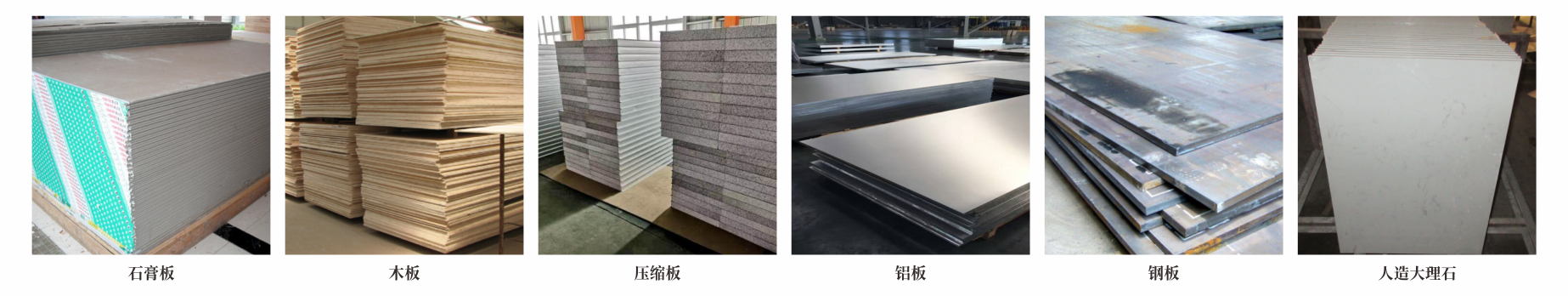

该缺陷检测系统具备丰富的行业拓展性,可对石膏板、木板、压缩板、铝板、钢板、人造大理石等进行检测;
