动态物流体积测量及数量统计系统

动态物流体积测量及数量统计系统

产品介绍

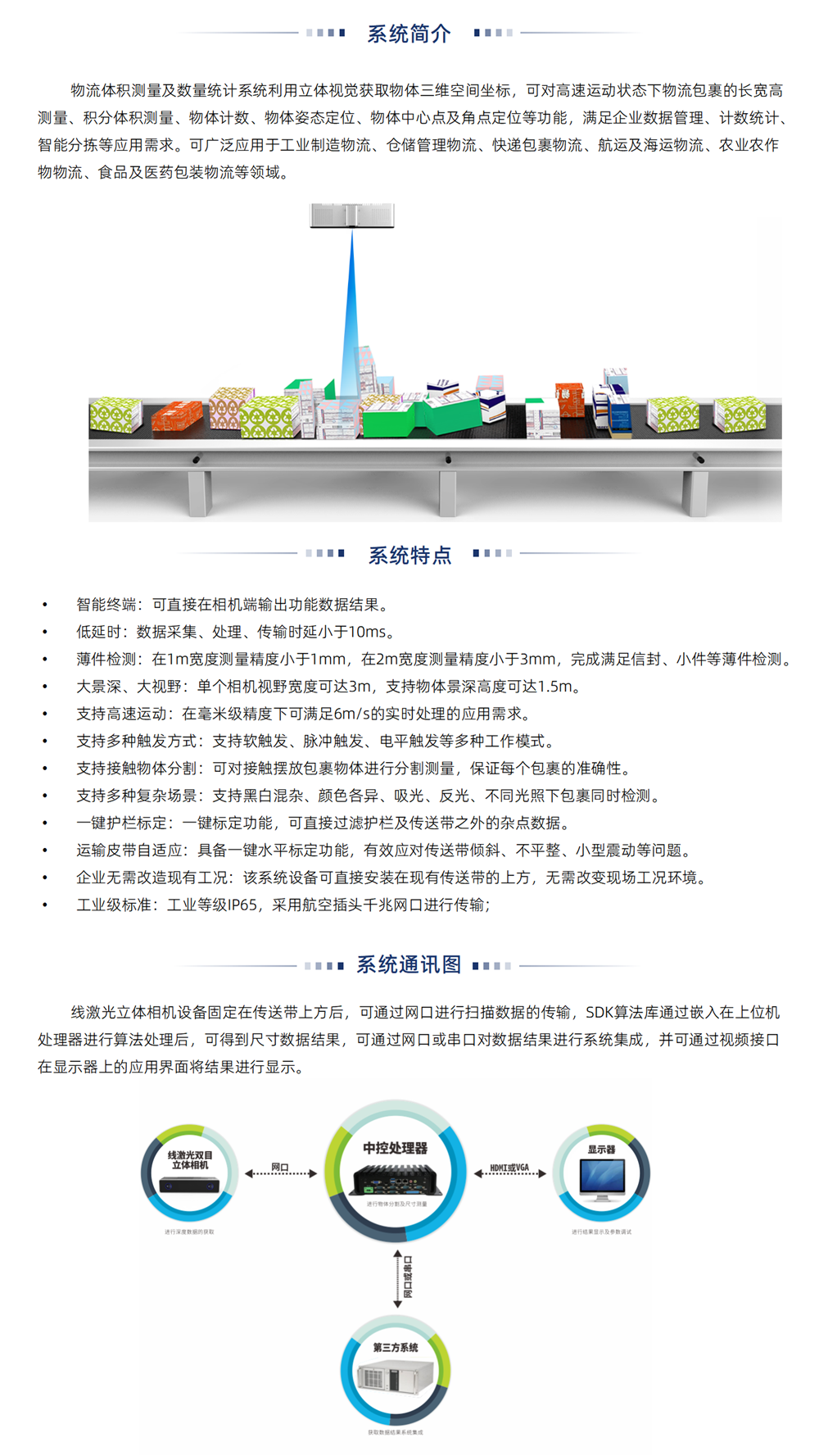

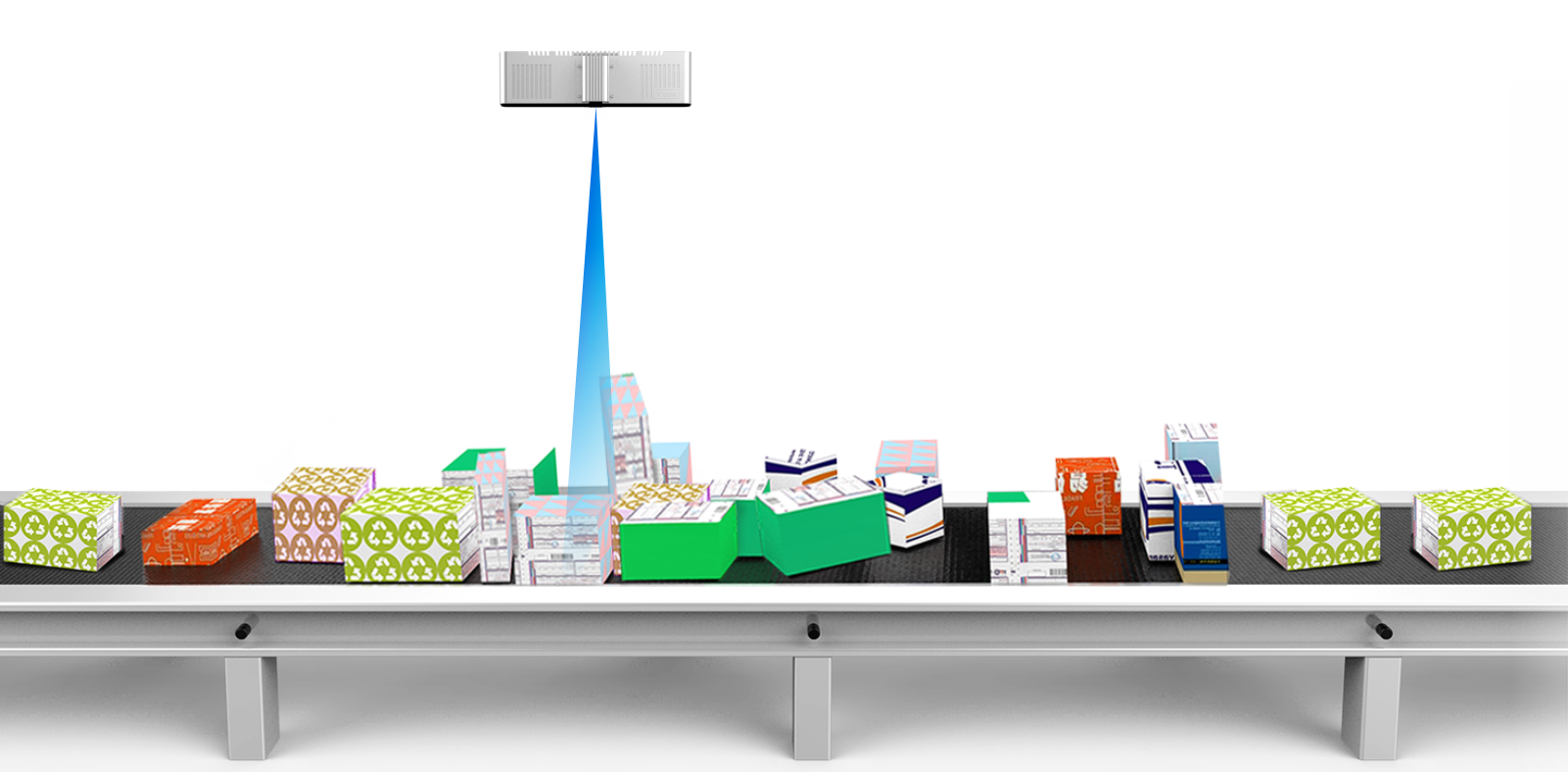

动态物流体积测量及数量统计系统利用线激光辅助定位,通过双目立体视觉系统获取物体三维空间坐标,可对高速运动的物体进行高精度表面三维模型重建,对运动装置上的护栏进行标定过滤,并可通过多种智能化算法对动态的物体进行计数、长度、宽度、高度、体积等多种功能应用,产品具备终端智能、模块化、相机安装高度可调、激光器安装位置可调、多台相机联动、大景深、易用性、灵活性等特点。



产品特点



系统通讯

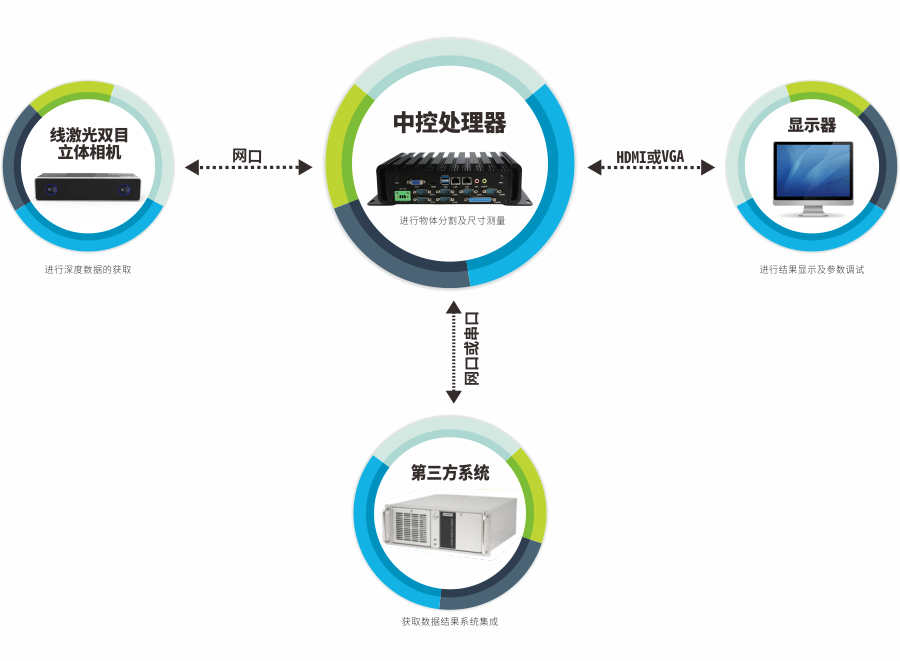

线激光立体相机设备固定在传送带上方后,可通过网口进行扫描数据的传输,SDK算法库通过嵌入在上位机处理器进行算法处理后,可得到尺寸数据结果,可通过网口或串口对数据结果进行系统集成,并可通过视频接口在显示器上的应用界面将结果进行显示。



技术参数


测量物体范围(长宽高)5*1*1(cm)-100*100*100(cm)
更大物体可调整硬件满足视野需求
测量精度±3mm@1.8m安装高度距离
±1mm@0.7m安装高度距离
测量时间<0.2s
支持物体运动速度2.5m/s
工作距离在满足毫米级的精度下3米的安装工作距离
系统触发方式支持软触发、电平触发、脉冲触发
对外接口千兆网口
支持系统Windows(7、10)
处理器要求性能I7第六代以上CPU处理器,3.2GHz及以上主频,DDR4缓存,8G内存;
显卡:NVIDIA 2G以上独立显卡;
基线距离标准160mm和320mm(两个镜头间的距离),可进行定做
曝光模式Global Shutter(全局曝光)
镜头接口M12
镜头焦距满足1/1.8英寸的镜头都可适配
相机电压/功耗12V/6-8w
激光波长450nm(蓝色激光器)
激光照射角度45°
温度工作温度:-10°C -50°C
存储温度:-20°C -70°C
是否可多机协同工作
相机尺寸(长宽高)234*60*85mm


应用场景

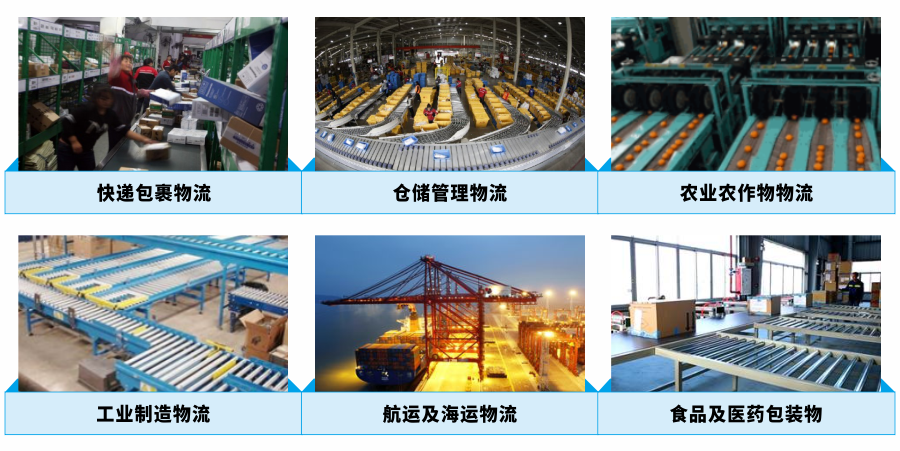

物流体积测量产品可广泛应用于工业制造物流、仓储管理物流、快递包裹物流、航运及海运物流、农业农作物物流、食品及医药包装物流等领域的物体测量。

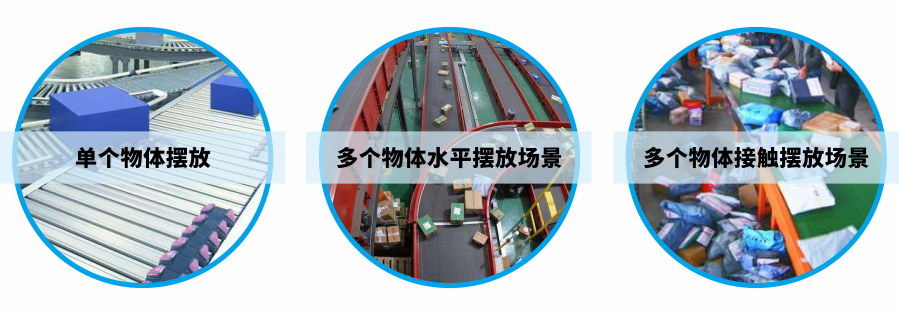

可适应单个物体摆放、多个物体接触摆放、多个物体水平摆放等场景。
