伟景智能推出【多相机阵列融合3D建模系统】:高精度、大视野、高速率

来源:Vizum时间:2019-07-04

3D视觉是机器视觉的重要组成技术,也是人工智能的重要分支。


3D视觉技术可以全面真实的反映物体信息,有着巨大的发展潜力,得到了广泛应用,小到电子芯片检测,大到汽车制造、家具木板纹理检测等都有着3D相机的身影。


随着行业发展和3D技术应用场景不断增多,3D检测技术也遇到了不少挑战,“大视野、高精度”难题就是挑战之一。


在大场景应用中,例如公路路面缺陷检测,我们有时会遇到这样的困境:在使用3D相机做定位,工作距离及精度合适时、视场不足以覆盖整个车道;工作距离拉远之后,定位精度降低,不满足检测要求。而且,市面上也找不到合适的产品兼顾视场、精度要求。


“大视野、高精度”难题往往已经超出单个3D相机的能力。针对这一痛点,伟景智能推出【多相机阵列融合3D建模系统】,使用多台极光眼拍摄物体,视野可以叠加,检测数据无缝融合。这种同步工作的组合相机可以实现在精度不变的情况下,有效拓宽检测视野,克服了“大视野、高精度”难题。

一、多相机阵列融合3D建模系统原理

多相机阵列融合3D建模系统采用多台极光眼协同工作,每台极光眼取景部分物体,拍摄视野相互衔接,扫描数据经过伟景智能自主研发的算法将进行无缝融合、拼接,最终形成完整物体三维信息图。

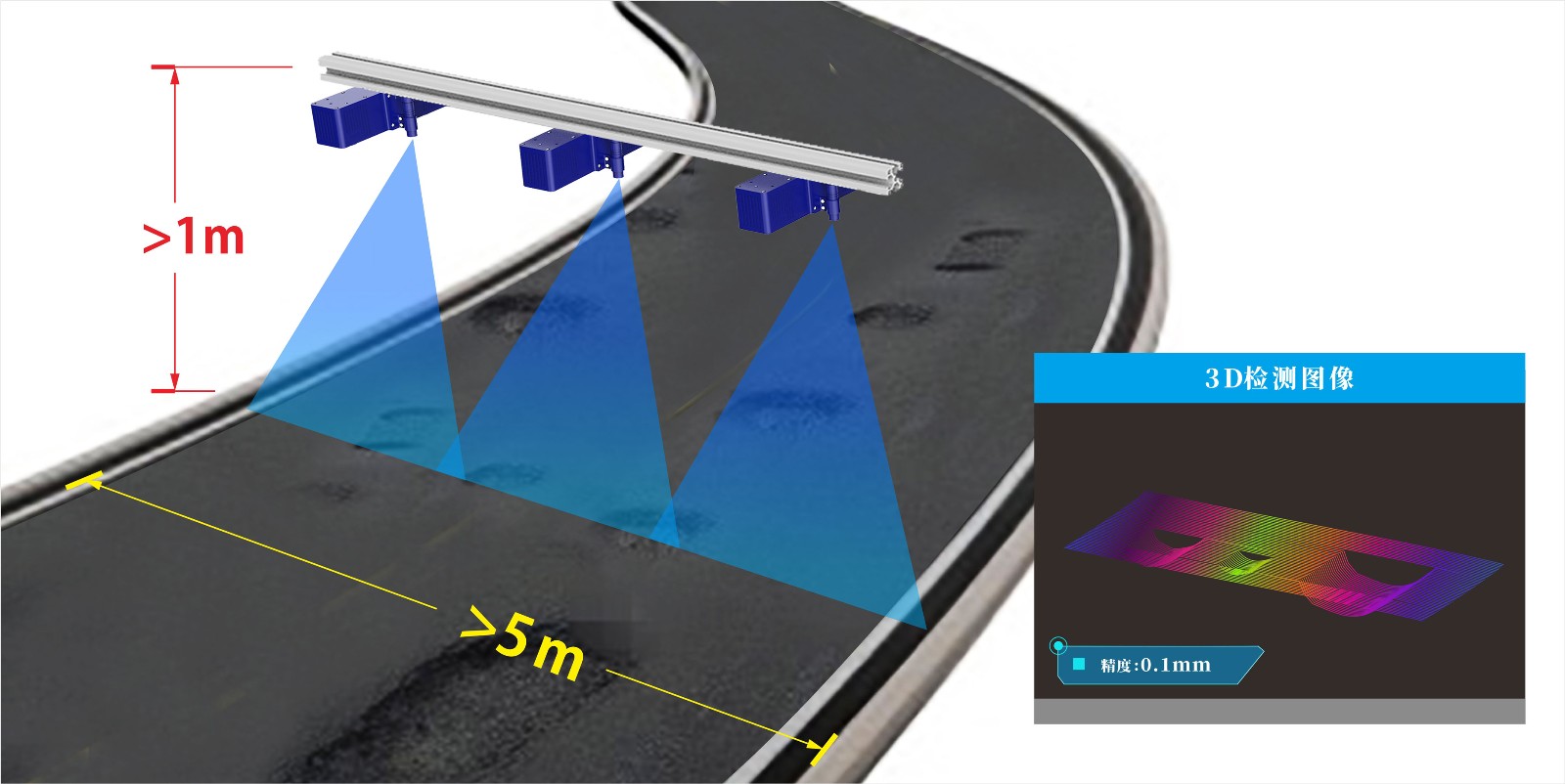

多相机阵列融合3D建模系统检测公路路面情况

二、多相机阵列融合3D建模系统优势

1、大视野、高精度

多相机阵列融合3D建模系统可以根据客户需求对视野、精度、工作距离等进行配置。在保证精度要求的情况下,可以通过多台极光眼视野叠加满足大视野要求。


例如在1m工作距离拍摄时,检测精度高达0.1mm,使用多相机系统可以将拍摄视野拓展至5m以上,这样可以轻松应对大型铸造工件轮廓检测,家具木板纹理检测,公路路面检测等应用。


2、快速深度数据处理

多相机阵列融合3D建模系统数据处理速度可达1000线/s,由于采用线激光辅助方式,每个相机生成的深度数据融合部分很小,所以相机数量的增加不会影响处理速度,所以即便在多相机,大视野应用场景下,系统仍旧拥有快速深度处理能力。


3、实时深度数据形成

伟景智能多相机阵列融合3D建模系统采用自主研发的核心算法,可以将多相机数据进行无缝拼接,同时我们成功实现了深度数据实时形成、显示。

这一优势可以使我们的系统拥有更快的处理及显示速度,给客户的直接收益:处理速度提升,生产效率提高。


4、安装灵活

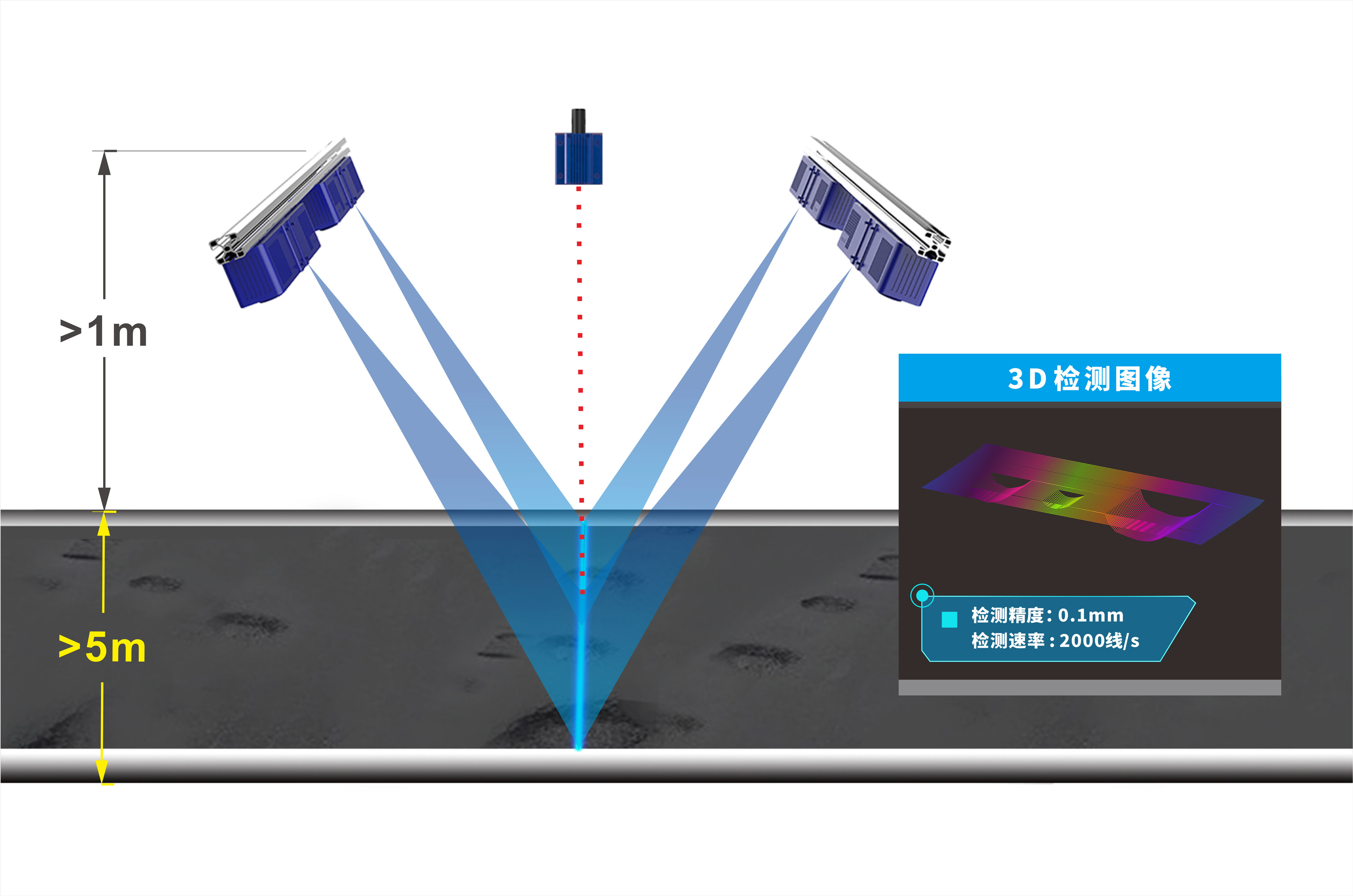

基于极光眼的多相机阵列融合3D建模系统,允许客户根据使用场景,将双目相机与辅助激光器分离安装,提高了安装灵活性,环境适用性。我们甚至可以用一个相机阵列,在大视距的基础上,进一步提高检测速率。


例如两排平行的5米的检测相机可以做到每秒2000线的检测速率,极大地拓展了相机阵列的使用场景。





三、多相机阵列融合3D建模系统适用场景(大视野检测场景)

场景1.jpg               场景2.jpg

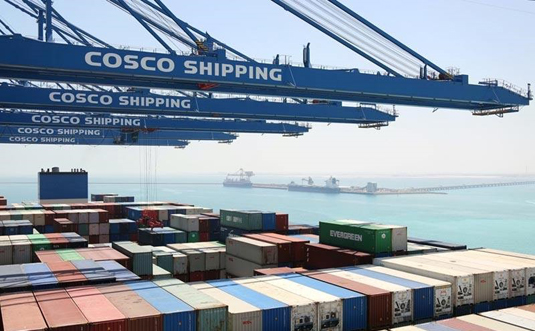

物流运输                                                        路面检测



场景3.jpg               场景4.jpg

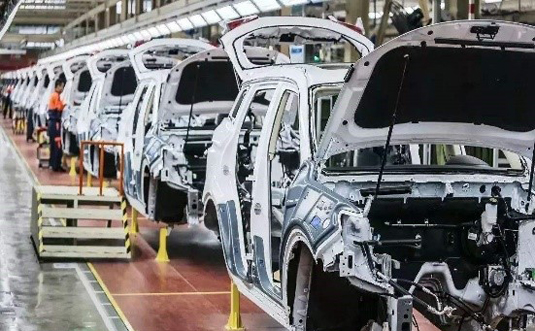

汽车制造                                                       铸造工件检测

四、多相机阵列融合3D建模系统市场效益

1、实现“大视野,高精度”检测,将3D检测技术推广至大视野场景;

2、多相机系统拥有快速深度数据处理能力,保障客户系统高效运行;

3、深度数据实时形成、显示,提高客户生产效率,更具竞争力。
